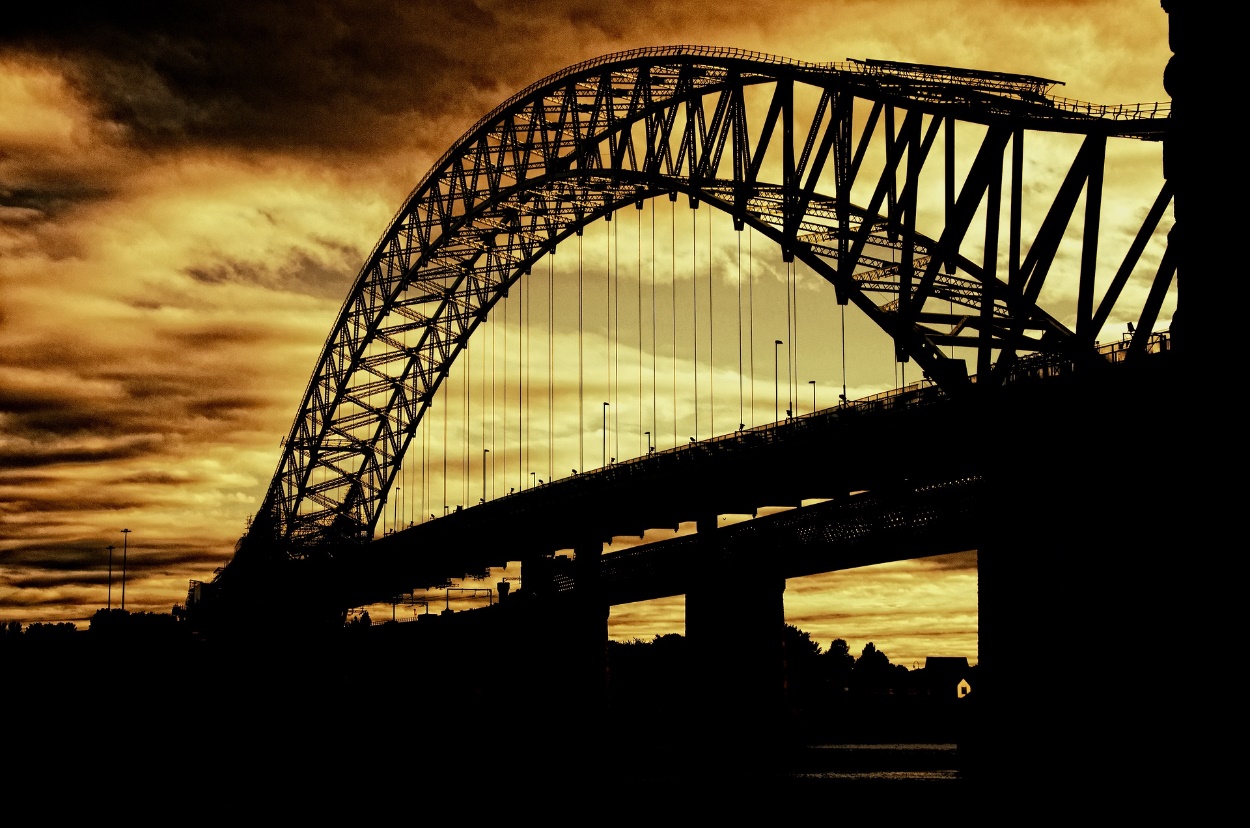

Ilustrasi Jembatan Lengkung
Konsep Building Information Modelling (BIM) telah banyak diterapkan dalam industri konstruksi saat ini. Faktanya, berbagai proyek teknik sipil telah memperoleh manfaat dari penggunaan BIM. Sebagian besar struktur atau bangunan vertikal saat ini telah mengadopsi beberapa jenis teknologi BIM, dan investasi tersebut telah terbayar karena studi terbaru menunjukkan peningkatan kualitas dan waktu, perubahan cara berkolaborasi seperti menghindari miskomunikasi dan menghindari alur kerja yang tidak efisien. Konsep BIM telah berkembang selama bertahun-tahun, dengan banyak inovasi yang digunakan. Saat ini, konsep baru BIM yang diterapkan pada jembatan yang disebut Bridge Information Modeling (BrIM) telah muncul dan diterapkan pada berbagai proyek di seluruh dunia. Contohnya seperti struktur vertikal, struktur horizontal, seperti jembatan, memiliki geometri nonlinier yang harus menghindari sungai, struktur eksisting, dan kendala lainnya. Akibatnya, software BIM diperlukan untuk mengelola dan beradaptasi dengan tantangan zaman ini.
Source : Midas Bridge
Midas CIM dikembangkan oleh MIDAS IT, adalah perangkat lunak terintegrasi berbasis BrIM pertama di dunia yang dapat memaksimalkan efisiensi kerja dalam fase perencanaan, konstruksi, dan manajemen proyek infrastruktur. Perangkat lunak seperti midas CIM memungkinkan pengguna untuk berkolaborasi dalam proyek jembatan melalui proses desain yang futuristic. Dengan midas CIM, pengguna dapat membuat model 3D dan menggunakannya untuk perencanaan struktural, analisis dan verifikasi desain, simulasi konstruksi, dan penyusunan 2D. Selain itu, model yang sama ini dapat digunakan untuk koordinasi, estimasi biaya, optimalisasi, dan kolaborasi antar pemangku kepentingan (desainer, insinyur, kontraktor, dan owner).
Manfaat BrIM?
Perangkat lunak BrIM seperti midas CIM dapat membawa tiga manfaat utama bagi industri jembatan:
1. Kolaborasi dan komunikasi lintas sektor
2. Pemodelan parametrik dan antarmuka analisis terintegrasi
3. Penghematan waktu dan anggaran
Source : Midas Bridge
Sebagian besar proyek terkait jembatan melibatkan berbagai pihak mulai dari perancang jembatan, insinyur struktur , insinyur geoteknik untuk kontraktor dan pelanggan.
Saat ini, hampir semua orang yang terlibat mengerjakan proyek yang sama menggunakan alat yang berbeda dan berkomunikasi menggunakan gambar CAD 2D yang kompleks.
Bekerja dengan proses tersebut dapat menyebabkan banyak inkonsistensi, kesalahpahaman dan konflik yang mungkin tidak terdeteksi pada tahap awal proses konstruksi.
Namun, memiliki model 3D BrIM pada platform seperti midas CIM dapat membantu banyak pihak berkolaborasi, lebih efisien, dan menggunakan satu model pada saat yang bersamaan.
Di Midas CIM, pelanggan dapat memiliki gambar 3D yang mudah diikuti untuk melacak seluruh proses proyek;
insinyur sipil dan struktural dapat memeriksa setiap tulangan dan konflik tendon;
kontraktor dapat memperoleh pengukuran dan kuantitas yang akurat untuk pekerjaan konstruksi mereka.
Proses ini akan secara signifikan mengurangi waktu dan kesalahan komunikasi, yang sangat penting untuk keberhasilan proyek jembatan.
Source : Midas Bridge
Pemodelan parametrik adalah teknologi baru pada tahap awal pengembangan, tetapi sangat efektif dalam mengatasi tantangan desain jembatan. Dalam pemodelan parametrik, parameter spesifik telah ditentukan sebelumnya untuk setiap komponen jembatan menggunakan persamaan matematis untuk mengembangkan desain yang memenuhi spesifikasi desain tertentu. Misalnya, seperti yang ditunjukkan pada gambar di atas, model penampang 3D dapat dibuat menggunakan antarmuka Pengaturan Pengguna di midas CIM. Setiap sampel memiliki sandi yang sangat kompleks yang dikodekan dengan berbagai parameter dan informasi. Asumsi berikutnya adalah bahwa perubahan diperlukan dalam fase desain yang berbeda; alih-alih memodifikasi seluruh model, perangkat lunak menghitung modifikasi dan membuat penyesuaian parameter yang sesuai untuk seluruh model jembatan. Teknologi ini sangat berguna untuk model kompleks jembatan non-linier dengan penampang geometris yang berbeda.

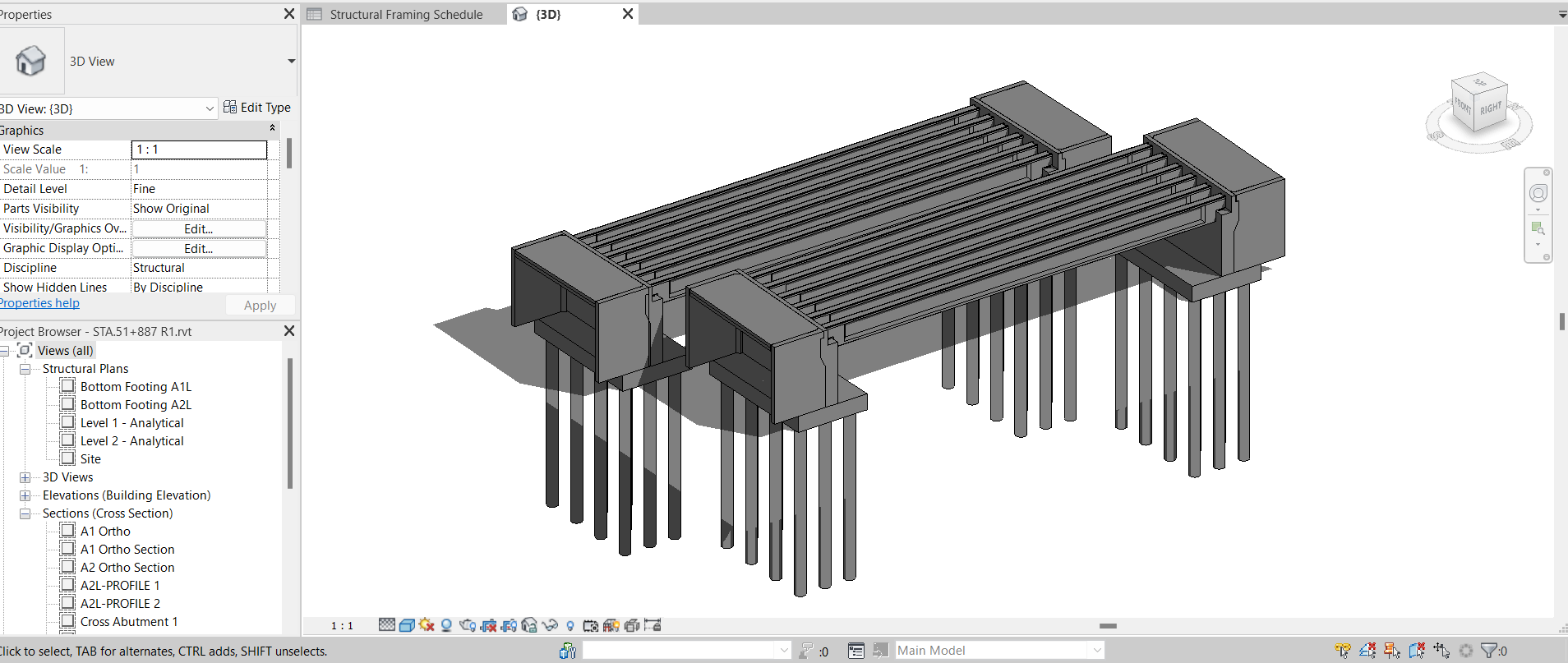

Ilustrasi BrIM
Fitur berguna penting lainnya yang disediakan di midas CIM adalah antarmuka analisis yang disediakan dalam perangkat lunak. Pengguna dapat mendesain model struktural mereka di midas CIM dan mengekspornya ke midas Civil (perangkat lunak analisis struktural) untuk melakukan analisis jembatan secara lengkap. Setelah analisis struktural selesai dan jembatan dirancang dengan mempertimbangkan parameter keselamatan dan stabilitas, model yang dimodifikasi kemudian dapat diekspor kembali ke midas CIM untuk membuat modifikasi yang diperlukan. Proses ini sangat berguna dan hemat biaya karena mengurangi risiko pembengkakan biaya yang dapat terjadi jika masalah ditemukan kemudian dalam tahap konstruksi.
Source: https://www.midasbridge.com/
